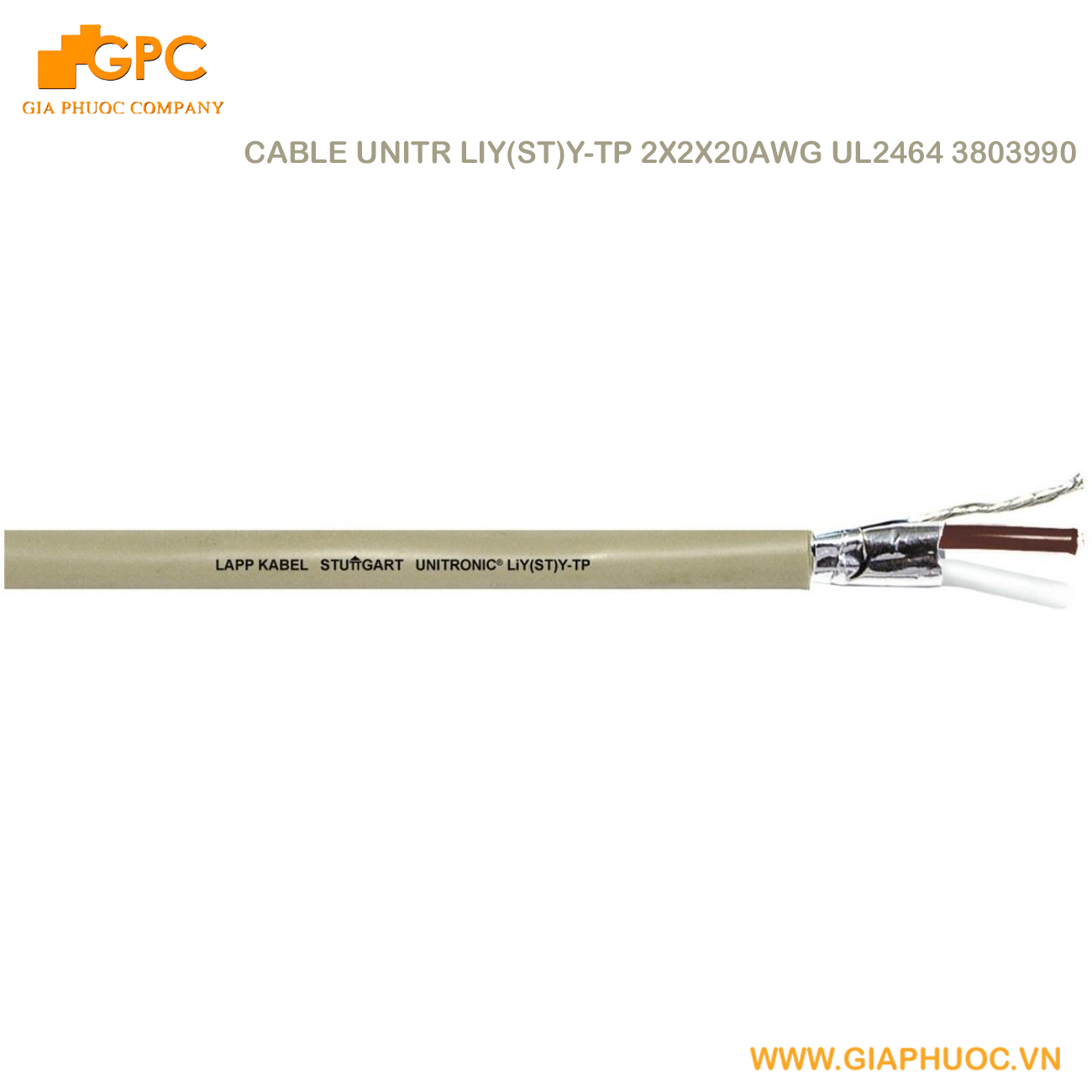

CÁP TÍN HIỆU UNITRONIC LIY(ST)Y-TP 2X2X20AWG (3803990) – CÁP TRUYỀN DỮ LIỆU CHỐNG NHIỄU
UNITRONIC LiY(ST)Y-TP 2X2X20AWG (Part Number: 3803990) là dòng cáp tín hiệu công nghiệp thuộc series UNITRONIC của LAPP Kabel, được thiết kế để truyền dữ liệu và tín hiệu điều khiển trong các hệ thống tự động hóa và hệ thống điều khiển tòa nhà.
Cáp sử dụng cấu trúc 2 cặp dây xoắn đôi (Twisted Pair) với tiết diện 20 AWG (~0.5 mm²) giúp giảm nhiễu xuyên âm (cross-talk) giữa các tín hiệu và tăng độ ổn định khi truyền dữ liệu.
Lõi dẫn điện được làm từ đồng mạ thiếc (Tin-plated copper) với cấu tạo nhiều sợi bện giúp tăng độ linh hoạt khi thi công và chống oxy hóa tốt trong môi trường công nghiệp.
Lớp chống nhiễu Aluminium foil shield bao phủ 100% lõi cáp giúp hạn chế nhiễu điện từ EMI từ các thiết bị điện xung quanh. Ngoài ra, cáp còn được trang bị dây xả nhiễu (Drain wire) bằng đồng mạ thiếc để tiếp địa và triệt tiêu nhiễu điện từ.
Vỏ ngoài của cáp được làm từ PVC màu xám (RAL 7032) có khả năng chống cháy chậm theo tiêu chuẩn IEC 60332-1-2, giúp tăng độ an toàn khi lắp đặt trong các hệ thống điều khiển và truyền dữ liệu.
Nhờ trở kháng đặc tính khoảng 100 – 120 Ohm, cáp UNITRONIC LiY(ST)Y-TP 2X2X20AWG đặc biệt phù hợp cho các hệ thống RS232, RS485, Modbus, BMS và các hệ thống truyền dữ liệu công nghiệp.
ĐẶC ĐIỂM NỔI BẬT
Cấu trúc 2 cặp dây xoắn giúp giảm nhiễu xuyên âm và tăng độ ổn định tín hiệu.
Lõi đồng mạ thiếc giúp chống oxy hóa và tăng độ bền trong môi trường công nghiệp.
Lớp chống nhiễu Aluminium foil giúp hạn chế nhiễu điện từ.
Có dây xả nhiễu giúp tiếp địa và triệt nhiễu hiệu quả.
Đạt tiêu chuẩn UL 2464 cho cáp truyền dữ liệu công nghiệp.
Vỏ PVC chống cháy giúp tăng độ an toàn khi sử dụng.
THÔNG SỐ KỸ THUẬT
Model: UNITRONIC LiY(ST)Y-TP 2X2X20AWG
Part Number: 3803990
Thương hiệu: LAPP Kabel – UNITRONIC®
Cấu trúc: 2 Pair (2x2)
Số lõi: 4 lõi
Tiết diện dây: 20 AWG (~0.5 mm²)
Vật liệu dẫn điện: Tin-plated copper
Cấu tạo lõi: Stranded (đa sợi)
Chống nhiễu: Aluminium foil shield
Drain wire: Tin-plated copper
Vỏ ngoài: PVC màu xám (RAL 7032)
Đường kính ngoài: khoảng 6.3 mm
Điện áp định mức: 300 V
Điện áp thử nghiệm: 1500 V
Trở kháng đặc tính: 100 – 120 Ohm
Nhiệt độ hoạt động
Cố định: -30°C đến +80°C
Uốn cong: -5°C đến +70°C
Tiêu chuẩn: UL Style 2464 / CSA AWM
Chống cháy: IEC 60332-1-2
RoHS: đạt tiêu chuẩn môi trường
MÀU LÕI DÂY (DIN 47100)
Cặp 1: Trắng / Nâu
Cặp 2: Xanh lá / Vàng
TRỌNG LƯỢNG VÀ QUY CÁCH ĐÓNG GÓI
Trọng lượng cáp: khoảng 58.7 kg/km
Chỉ số đồng (Copper Index): khoảng 25.5 kg/km
Chiều dài cuộn tiêu chuẩn
305 mét / cuộn (1000 ft)
Hoặc 500 mét / cuộn
Trọng lượng cuộn
Cuộn 305m: khoảng 20 – 22 kg
Cuộn 500m: khoảng 32 – 35 kg
ỨNG DỤNG
Cáp UNITRONIC LiY(ST)Y-TP 2X2X20AWG được sử dụng trong các hệ thống:
BMS (Building Management System)
RS232 / RS485 communication
Modbus communication
Hệ thống cảm biến công nghiệp
Access Control (kiểm soát ra vào)
Security & Alarm (hệ thống an ninh)
Intercom (liên lạc nội bộ)
Lighting Control (điều khiển chiếu sáng)
Cấu trúc Twisted Pair + Shield giúp đảm bảo tín hiệu ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ.
CATALOG / DATASHEET
Để tìm hiểu đầy đủ thông số kỹ thuật và cấu trúc cáp của sản phẩm, quý khách có thể tham khảo tài liệu kỹ thuật chi tiết.
👉 Xem và tải Catalog / Datasheet sản phẩm tại đây:
[Link PDF]
