CÁP TÍN HIỆU UNITRONIC ST 1X2X24AWG (3800765) – CÁP RS485 CHỐNG NHIỄU CHO HỆ THỐNG ĐIỀU KHIỂN

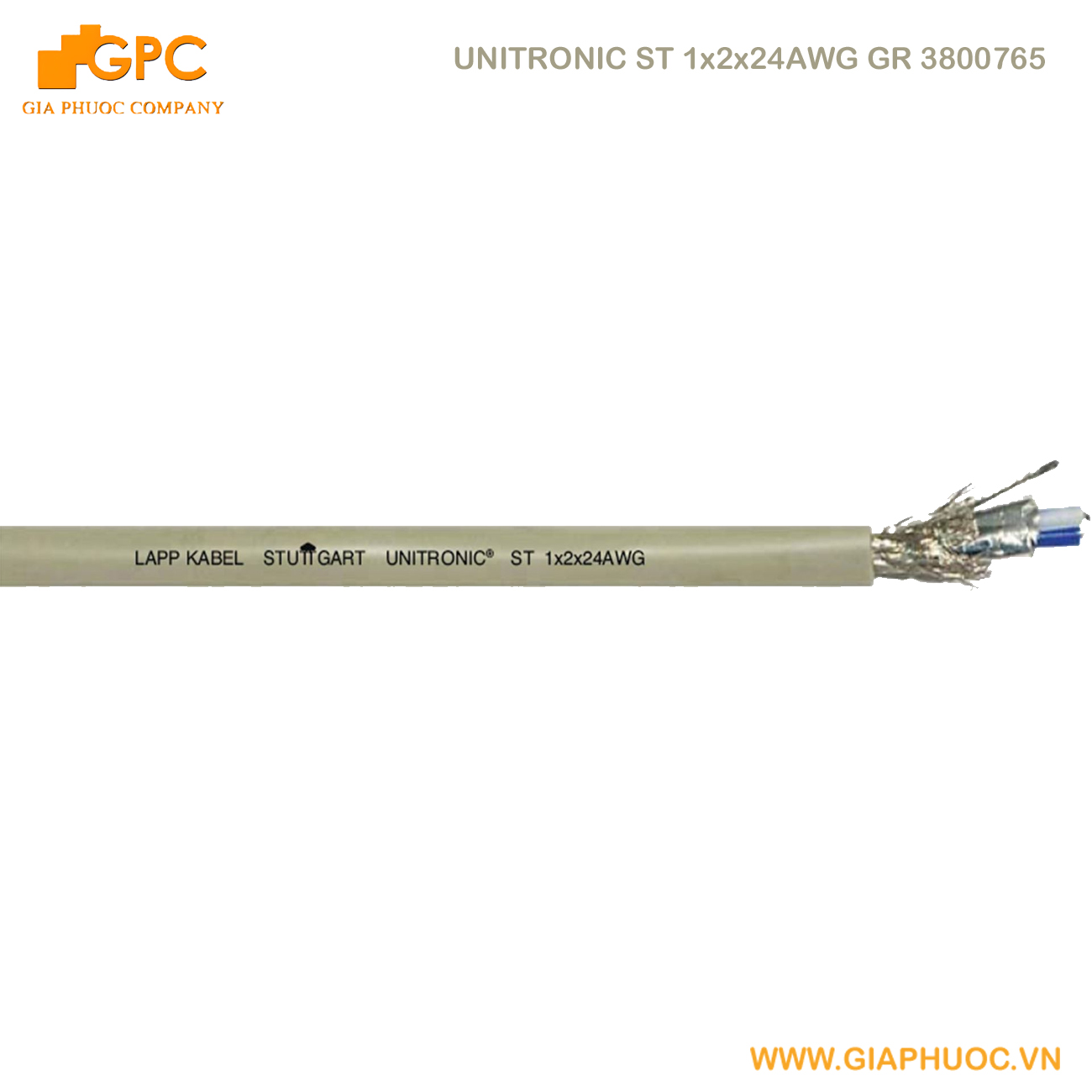

Unitronic ST 1X2X24AWG (Part Number: 3800765) là dòng cáp tín hiệu công nghiệp thuộc series UNITRONIC của LAPP Kabel, được thiết kế chuyên dụng cho các hệ thống truyền dữ liệu tần số thấp và đặc biệt tối ưu cho giao thức truyền thông RS485 / Modbus trong các hệ thống điều khiển và tự động hóa.
Cáp sử dụng cấu trúc 1 cặp dây xoắn (1 Pair) tiết diện 24 AWG, kết hợp với lớp chống nhiễu Aluminium/Mylar foil shield giúp giảm thiểu nhiễu điện từ EMI và đảm bảo tín hiệu truyền dẫn ổn định ngay cả trong môi trường công nghiệp có nhiều thiết bị điện.
Lõi dẫn điện được làm từ đồng mạ thiếc (Tin-plated copper) với cấu tạo nhiều sợi bện nhỏ giúp tăng độ linh hoạt khi thi công và chống oxy hóa tốt trong quá trình sử dụng. Lớp cách điện Polyethylene (PE) có hằng số điện môi thấp giúp giảm suy hao tín hiệu, đặc biệt hiệu quả khi truyền dữ liệu ở khoảng cách xa.
Cáp còn được trang bị dây xả nhiễu (Drain Wire) bằng đồng mạ thiếc để nối đất, giúp triệt tiêu nhiễu điện từ và đảm bảo chất lượng truyền tín hiệu.
Vỏ ngoài của cáp được làm từ PVC chống cháy chậm màu xám (Chrome Grey) với đường kính nhỏ gọn chỉ khoảng 4.0 mm, giúp tiết kiệm không gian đi dây trong các hệ thống tủ điều khiển hoặc hệ thống cáp tín hiệu.
Nhờ trở kháng đặc tính khoảng 120 Ohm, cáp Unitronic ST 1X2X24AWG là lựa chọn phù hợp cho các hệ thống truyền dữ liệu RS485, Modbus, BMS và các hệ thống điều khiển tòa nhà thông minh.
ĐẶC ĐIỂM NỔI BẬT
Cấu trúc 1 cặp dây xoắn 24AWG tối ưu cho truyền dữ liệu RS485.
Lõi dẫn điện bằng đồng mạ thiếc giúp tăng độ bền và chống oxy hóa.
Lớp chống nhiễu Aluminium/Mylar foil giúp hạn chế nhiễu điện từ.
Có dây xả nhiễu giúp nối đất và triệt nhiễu hiệu quả.
Đường kính cáp nhỏ gọn chỉ khoảng 4.0 mm giúp tiết kiệm không gian lắp đặt.
Cáp có điện dung thấp giúp truyền dữ liệu ổn định ở khoảng cách xa.
THÔNG SỐ KỸ THUẬT
Model: Unitronic ST 1X2X24AWG
Part Number: 3800765
Thương hiệu: LAPP Kabel – UNITRONIC®
Cấu trúc: 1 Pair (1x2)
Tiết diện dây: 24 AWG (~0.22 mm²)
Vật liệu dẫn điện: Tin-plated copper
Cấu tạo lõi: Stranded (nhiều sợi bện mềm)
Cách điện lõi: Polyethylene (PE)
Chống nhiễu: Aluminium/Mylar foil shield 100%
Drain wire: Tin-plated copper
Vỏ ngoài: PVC màu xám (Chrome Grey)
Đường kính ngoài: khoảng 4.0 mm
Trở kháng đặc tính: khoảng 120 Ohm
Điện dung: khoảng 42 pF/m
Điện áp hoạt động: 30 V
Nhiệt độ hoạt động: -20°C đến +75°C
Chuẩn chứng nhận: UL / CSA
Chiều dài cuộn tiêu chuẩn: 305 mét / cuộn (1000 ft)
Trọng lượng cáp: khoảng 18 kg/km
Trọng lượng cuộn: khoảng 6.5 – 7.5 kg / cuộn
Chỉ số đồng (Copper Index): khoảng 7.2 kg/km
Xuất xứ: Malaysia
ỨNG DỤNG
Cáp Unitronic ST 1X2X24AWG được sử dụng trong các hệ thống truyền dữ liệu và điều khiển trong tòa nhà và công nghiệp như:
BMS (Building Management System)
Modbus / RS485 communication
Access Control (kiểm soát ra vào)
Fire Alarm (hệ thống báo cháy)
Security & Alarm (hệ thống an ninh)
Intercom (liên lạc nội bộ)
Doorphone (chuông cửa)
Lighting Control (điều khiển chiếu sáng)
Ngoài ra cáp còn được sử dụng để kết nối bộ điều khiển trung tâm với cảm biến, thiết bị đo đếm và các thiết bị điều khiển trong hệ thống tự động hóa.
CATALOG / DATASHEET
Để tìm hiểu đầy đủ thông số kỹ thuật và cấu trúc cáp của sản phẩm, quý khách có thể tham khảo tài liệu kỹ thuật chi tiết.
👉 Xem và tải Catalog / Datasheet sản phẩm tại đây:
[Link PDF]
Công ty Gia Phước cung cấp các dòng cáp tín hiệu, cáp điều khiển và giải pháp hạ tầng CNTT cho doanh nghiệp, hỗ trợ tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống triển khai thực tế.
