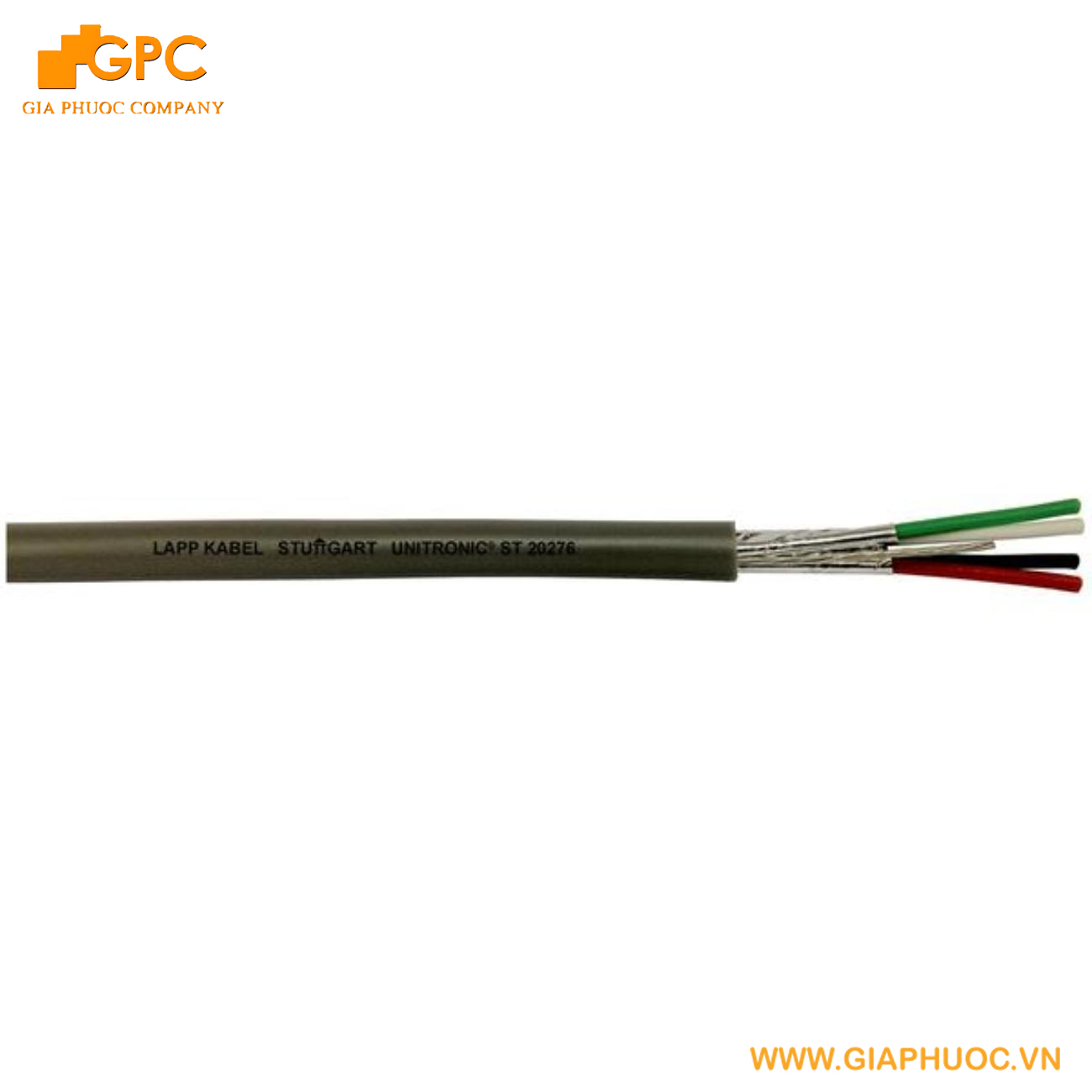

CÁP TÍN HIỆU UNITRONIC ST 20276 2X2X22AWG (3800952) – CÁP CHỐNG NHIỄU CHO HỆ THỐNG ĐIỀU KHIỂN
Unitronic ST 20276 2x2x22AWG (Part Number: 3800952) là dòng cáp truyền dữ liệu tần số thấp thuộc series UNITRONIC® của LAPP Kabel. Sản phẩm được thiết kế để truyền tín hiệu điều khiển, tín hiệu đo lường và dữ liệu trong các hệ thống tự động hóa, nơi yêu cầu độ ổn định tín hiệu cao và khả năng chống nhiễu tốt.
Cáp sử dụng cấu trúc 2 cặp dây xoắn (2 Pair) tiết diện 22 AWG với lõi dẫn đồng mạ thiếc (Tin-plated copper) dạng 7 sợi bện, giúp tăng độ linh hoạt và khả năng chống oxy hóa trong môi trường công nghiệp. Mỗi cặp dây được trang bị lớp chống nhiễu bằng lá nhôm (Aluminium-laminated plastic foil) giúp giảm nhiễu điện từ EMI và đảm bảo tín hiệu truyền dẫn ổn định.
Cáp có đường kính ngoài khoảng 4.30 mm, cấu trúc tròn giúp dễ dàng thi công trong tủ điều khiển, máng cáp hoặc hệ thống truyền tín hiệu. Lớp cách điện lõi được làm từ Polyethylene (PE) kết hợp với lớp vỏ ngoài PVC màu xám (RAL 7005) mang lại độ bền cao và khả năng hoạt động ổn định trong môi trường công nghiệp.
Sản phẩm hỗ trợ điện áp hoạt động tối đa 30 V (không dùng cho truyền tải điện) và điện áp thử nghiệm 1 kV, với trở kháng đặc trưng khoảng 45 Ω, phù hợp cho các hệ thống truyền dữ liệu tần số thấp và hệ thống đo lường công nghiệp.
Nhờ thiết kế chắc chắn, khả năng chống nhiễu tốt và độ tin cậy cao, cáp Unitronic ST 20276 2x2x22AWG được sử dụng phổ biến trong các hệ thống điều khiển tự động, thiết bị đo lường và các ứng dụng truyền tín hiệu công nghiệp.
Đặc điểm nổi bật
Cấu trúc 2 cặp dây xoắn giúp giảm nhiễu chéo và tăng độ ổn định tín hiệu.
Lõi dẫn bằng đồng mạ thiếc giúp tăng độ bền và khả năng chống oxy hóa.
Lớp chống nhiễu aluminum foil giúp bảo vệ tín hiệu khỏi nhiễu điện từ.
Thiết kế cáp tròn, đường kính nhỏ giúp dễ dàng thi công lắp đặt.
Đạt chuẩn UL AWM 20276 và tiêu chuẩn chống cháy UL VW-1.
Thông số kỹ thuật
Model: Unitronic ST 20276
Part Number: 3800952
Cấu trúc: 2 Pair (2x2)
Số lõi: 4
Tiết diện dây: 22 AWG
Vật liệu lõi dẫn: Tin-plated copper (7 sợi bện)
Chống nhiễu: Aluminium-laminated plastic foil
Vật liệu cách điện lõi: Polyethylene (PE)
Vỏ ngoài: PVC màu xám (RAL 7005)
Đường kính lõi danh định: 1.16 mm
Đường kính ngoài danh định: 4.30 mm
Điện áp hoạt động tối đa: 30 V
Điện áp thử nghiệm: 1 kV
Trở kháng danh định: 45 Ω
Bán kính uốn tối thiểu: 10 × đường kính cáp (~43 mm)
Nhiệt độ làm việc: −20°C đến +60°C
Chiều dài cuộn tiêu chuẩn: 305 mét
Trọng lượng cáp: khoảng 28 kg/km
Xuất xứ: Malaysia
Ứng dụng
Cáp Unitronic ST 20276 2x2x22AWG được sử dụng trong các hệ thống điều khiển và tự động hóa công nghiệp, hệ thống đo lường, truyền tín hiệu dữ liệu tần số thấp và các ứng dụng instrumentation. Sản phẩm phù hợp cho các môi trường yêu cầu tín hiệu ổn định, độ tin cậy cao và khả năng chống nhiễu điện từ.
