CÁP TÍN HIỆU UNITRONIC ST 1X2X14AWG (3804941) – CÁP CHỐNG NHIỄU CHO HỆ THỐNG ÂM THANH VÀ ĐIỀU KHIỂN

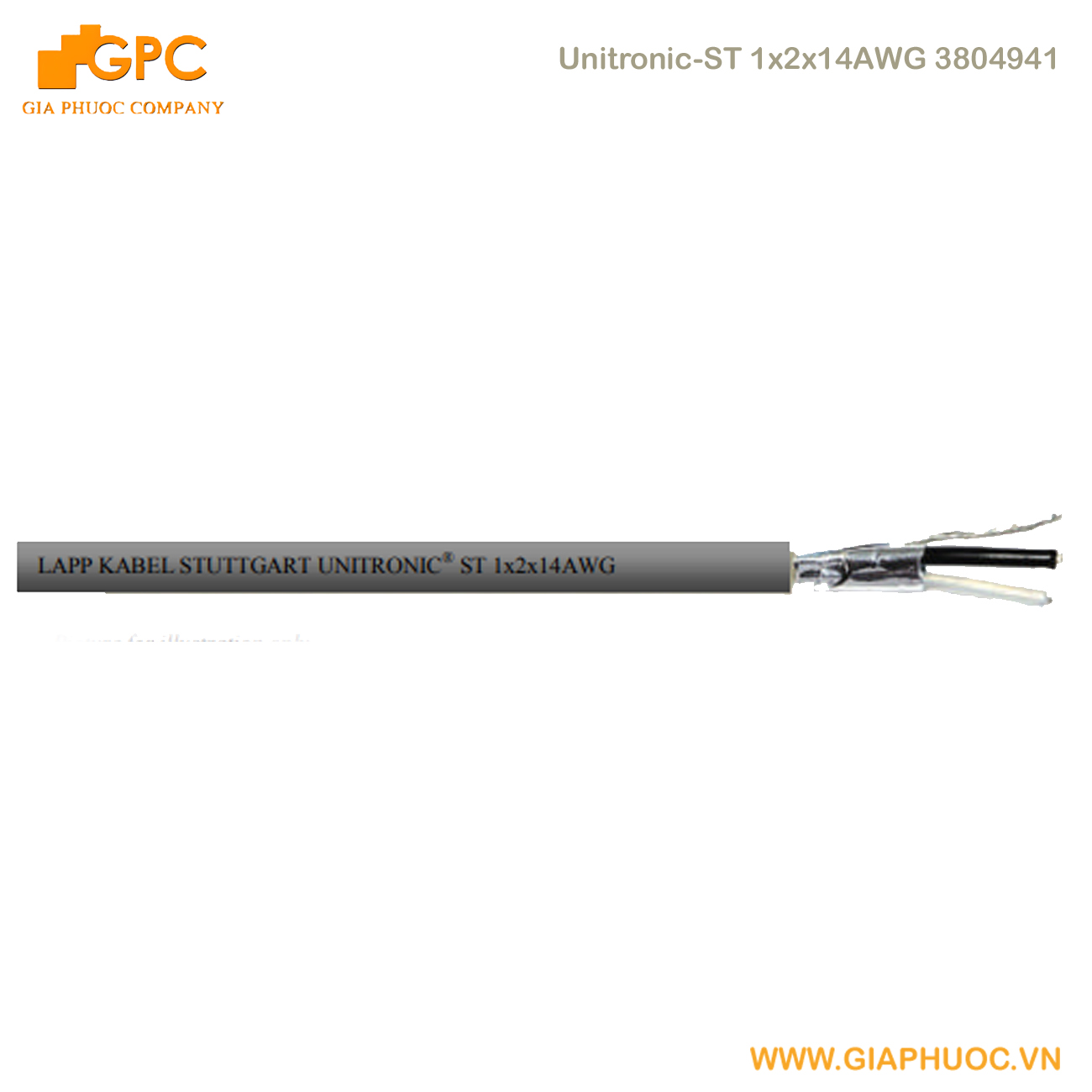

Unitronic ST 1X2X14AWG (Part Number: 3804941) là dòng cáp tín hiệu công nghiệp thuộc series UNITRONIC của LAPP Kabel, được thiết kế cho các ứng dụng truyền tín hiệu công suất cao hoặc truyền tín hiệu ở khoảng cách xa trong môi trường công nghiệp.
Cáp sử dụng cấu trúc 1 cặp dây xoắn (1 Pair) với tiết diện lớn 14 AWG (~2.08 mm²) giúp giảm suy hao tín hiệu và hạn chế sụt áp khi truyền tín hiệu đi xa. Điều này đặc biệt phù hợp cho các hệ thống âm thanh công suất lớn (Pro Audio) hoặc các hệ thống điều khiển cần dòng tín hiệu ổn định.
Lõi dẫn điện được làm từ đồng mạ thiếc (Tin-plated copper) giúp chống oxy hóa và tăng độ bền trong môi trường công nghiệp. Lớp cách điện bằng PVC chất lượng cao giúp đảm bảo khả năng cách điện và độ bền cơ học.
Cáp được trang bị lớp chống nhiễu Aluminium/Mylar foil shield bao phủ 100% giúp hạn chế nhiễu điện từ EMI. Ngoài ra còn có dây xả nhiễu (Drain wire) bằng đồng mạ thiếc 20 AWG giúp nối đất và triệt nhiễu hiệu quả.
Lớp vỏ ngoài bằng PVC chống cháy màu xám (Chrome Grey) giúp bảo vệ lõi cáp và tăng độ bền khi lắp đặt trong môi trường công nghiệp.
Nhờ thiết kế lõi lớn và khả năng chống nhiễu tốt, cáp Unitronic ST 1X2X14AWG thường được sử dụng trong hệ thống âm thanh công suất lớn, hệ thống truyền tín hiệu xa, hệ thống điều khiển công nghiệp và các hệ thống điện nhẹ yêu cầu tín hiệu ổn định.
ĐẶC ĐIỂM NỔI BẬT
Cấu trúc 1 cặp dây xoắn 14AWG giúp truyền tín hiệu ổn định và giảm suy hao.
Lõi dẫn điện bằng đồng mạ thiếc giúp chống oxy hóa và tăng tuổi thọ cáp.
Lớp chống nhiễu Aluminium/Mylar foil giúp hạn chế nhiễu điện từ.
Có dây xả nhiễu giúp nối đất và triệt nhiễu hiệu quả.
Tiết diện lớn 2.08 mm² giúp truyền tín hiệu khoảng cách xa và giảm sụt áp.
Vỏ PVC chống cháy giúp tăng độ an toàn khi sử dụng.
THÔNG SỐ KỸ THUẬT
Model: Unitronic ST 1X2X14AWG
Part Number: 3804941
Thương hiệu: LAPP Kabel – UNITRONIC®
Cấu trúc: 1 Pair (1x2)
Tiết diện dây: 14 AWG (~2.08 mm²)
Vật liệu dẫn điện: Tin-plated copper
Cấu tạo lõi: Stranded (nhiều sợi bện)
Cách điện lõi: PVC
Chống nhiễu: Aluminium/Mylar foil shield
Drain wire: Tin-plated copper (20 AWG)
Vỏ ngoài: PVC màu xám (Chrome Grey)
Đường kính ngoài: khoảng 7.2 – 7.5 mm
Điện áp định mức: 300 V
Nhiệt độ hoạt động: tối đa 80°C (theo UL 2095)
Trọng lượng cáp: khoảng 75 kg/km
Chỉ số đồng (Copper Index): khoảng 44 kg/km
Chiều dài cuộn tiêu chuẩn: 305 mét / cuộn (1000 ft)
Trọng lượng cuộn: khoảng 24 – 26 kg / cuộn
Xuất xứ: Malaysia
ỨNG DỤNG
Cáp Unitronic ST 1X2X14AWG được sử dụng trong các hệ thống:
Hệ thống âm thanh công suất lớn (Pro Audio)
Hệ thống truyền tín hiệu khoảng cách xa
Hệ thống điều khiển công nghiệp
Hệ thống BMS (Building Management System)
Hệ thống báo động và an ninh
Hệ thống truyền tín hiệu audio hoặc control
Nhờ tiết diện lõi lớn, cáp giúp giảm suy hao tín hiệu và đảm bảo độ ổn định khi truyền dữ liệu hoặc tín hiệu âm thanh ở khoảng cách xa.
CATALOG / DATASHEET
Để tìm hiểu đầy đủ thông số kỹ thuật và cấu trúc cáp của sản phẩm, quý khách có thể tham khảo tài liệu kỹ thuật chi tiết.
👉 Xem và tải Catalog / Datasheet sản phẩm tại đây:
[Link PDF]
Công ty Gia Phước cung cấp các dòng cáp tín hiệu, cáp điều khiển và giải pháp hạ tầng CNTT cho doanh nghiệp, hỗ trợ tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống triển khai thực tế.
